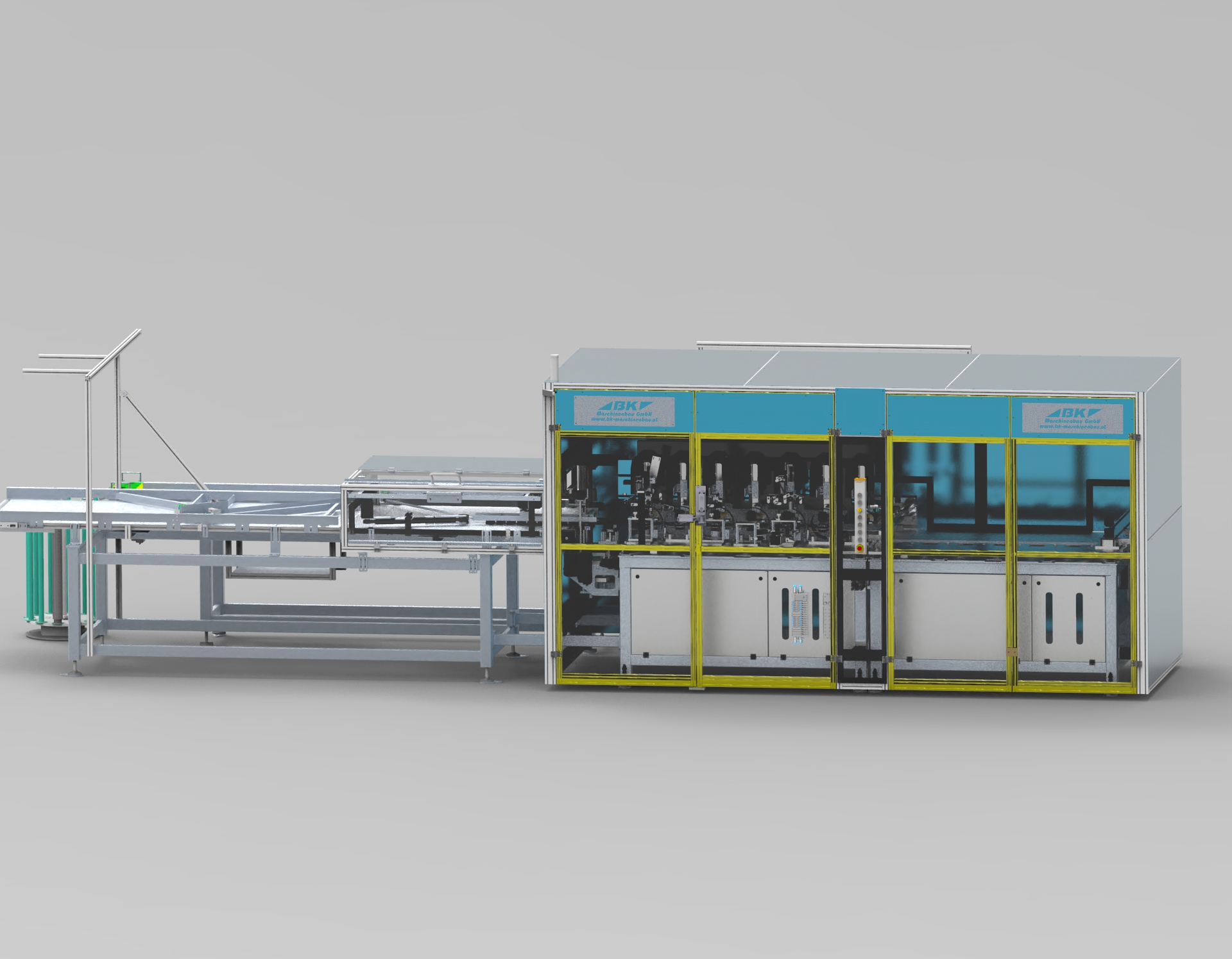

Prüfanlage Tankstutzen

Mit dieser Anlage werden Beschädigungen und Fertigungsfehler an Tankstutzen erkannt und aussortiert.

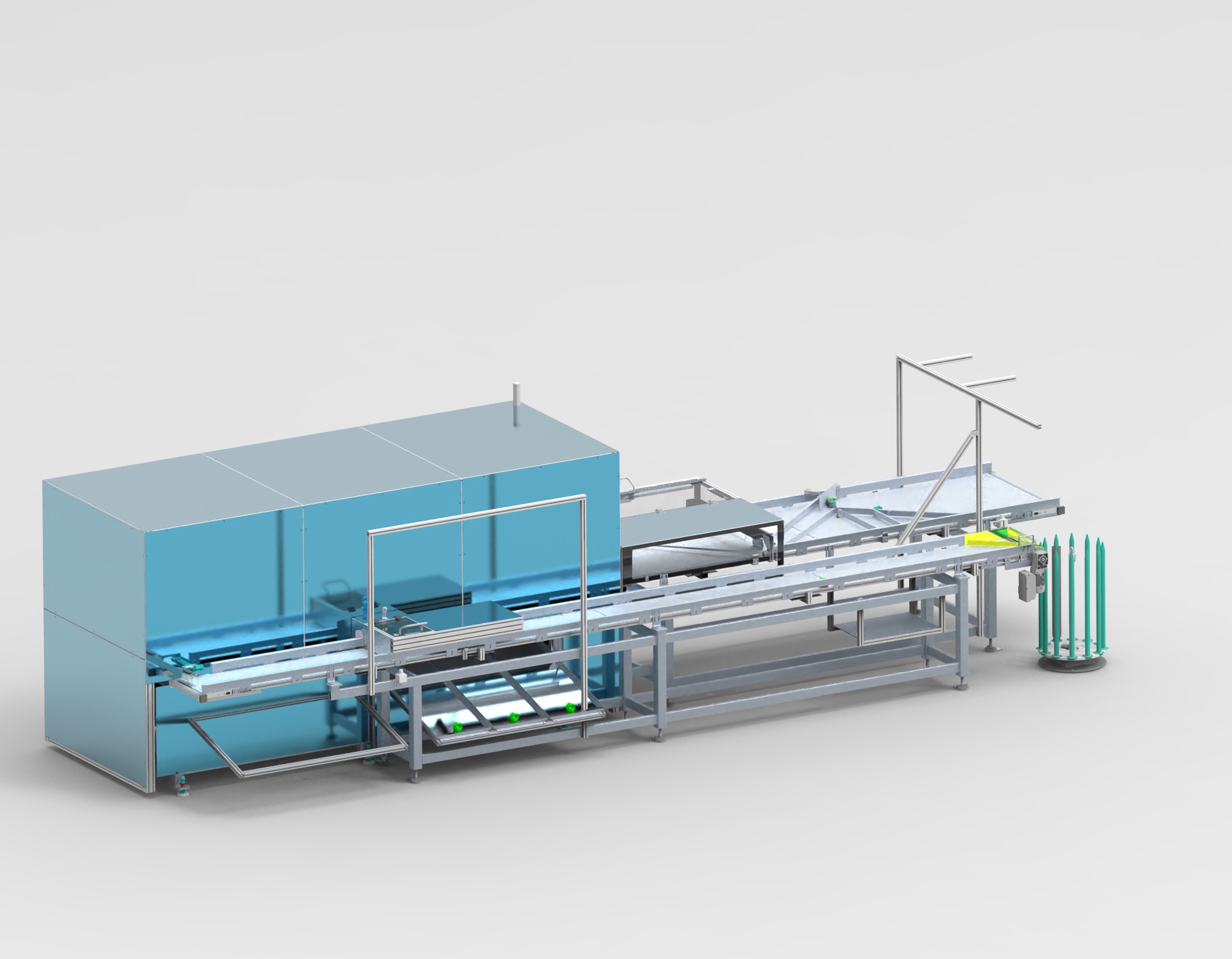

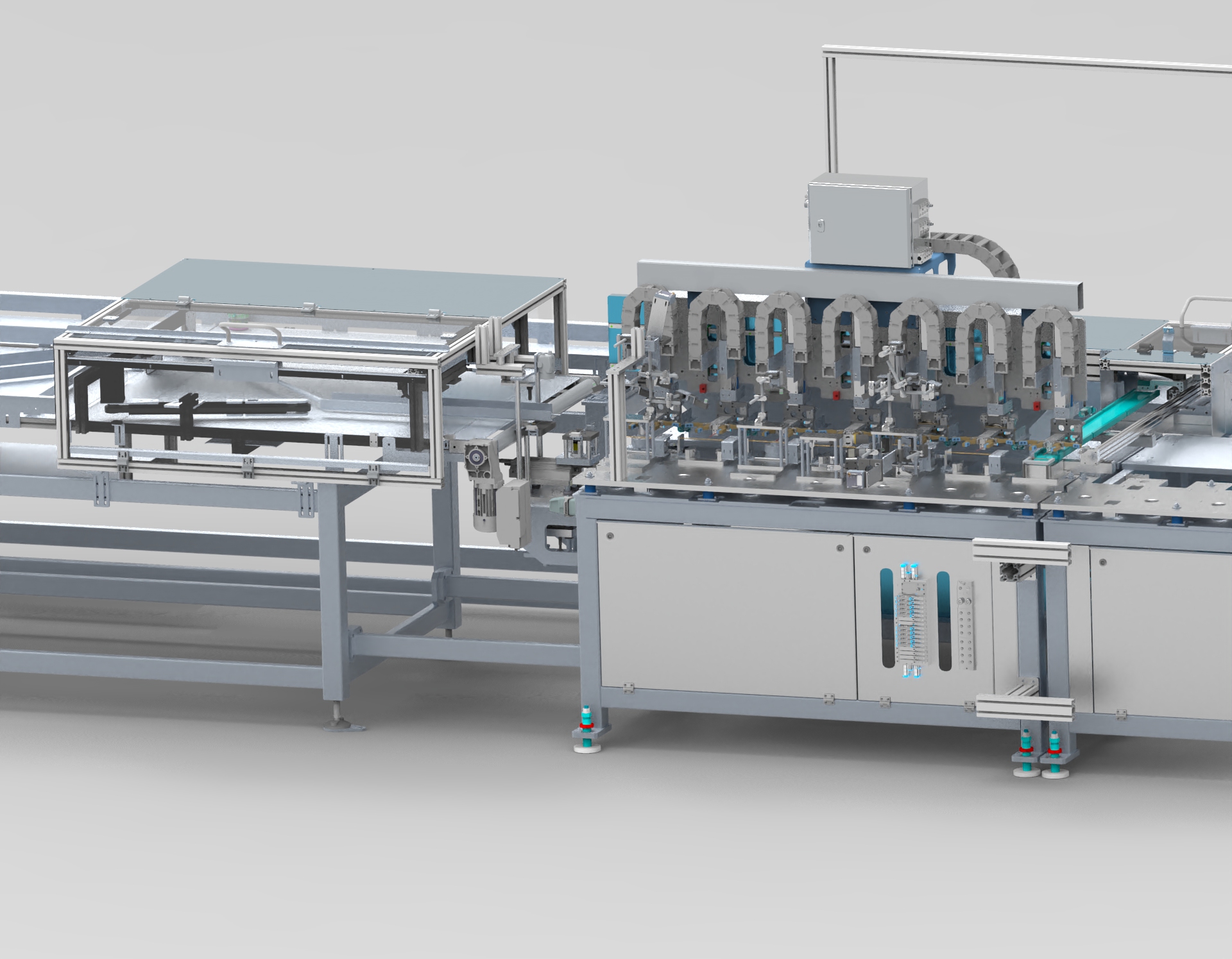

Der Bediener legt manuell die Stutzen auf das Förderband, wo sie über Seitenschienen und pneumatische Zylinder vereinzelt werden. Danach werden die Bauteile mittels eines Takthandlings, bestehend aus 7 Greifereinheiten, einzeln durch die verschieden Stationen geschleust.

Beschädigungen Außen und Innen, sowie die Rundheit werden in den 3 Prüfstationen mittels Kamerasystemen ermittelt. Nach jeder Prüfstation werden NIO-Teile automatisch ausgeschleust.

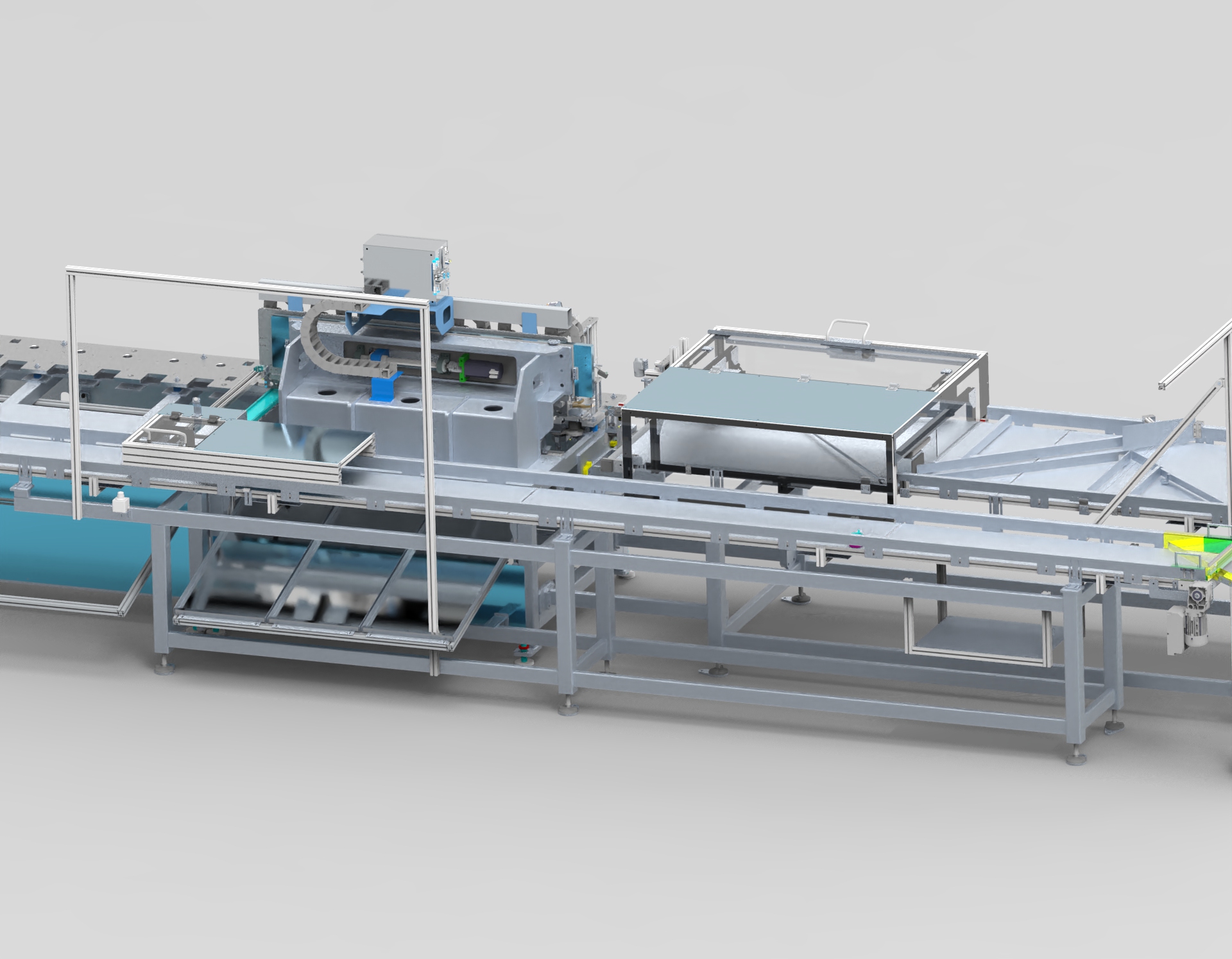

Am Ende werden die IO-Teile auf ein Stauförderband geschoben, wo sie vom Bediener manuell entnommen werden.
